Une de 5/8' ancre à coin nécessite exactement un foret à maçonnerie de 5/8'. Vous ne pouvez pas augmenter ou réduire la taille. Contrairement aux fixations murales standards, ces ancrages spécifiques dépendent entièrement de dimensions exactes pour fonctionner correctement. Le frottement mécanique créé par le clip d’expansion contre les murs en béton dicte leur pouvoir de maintien. Si vous percez un trou trop large, l’ancre tournera librement. Si vous le percez trop étroit, vous risquez de fissurer le matériau de base.
Pour réussir ce processus, il ne suffit pas de faire correspondre les chiffres. Nous vous guiderons pour confirmer les spécifications exactes des bits et éviter les erreurs courantes. Vous apprendrez à identifier les exigences cruciales de tolérance ANSI pour les outils de forage. Nous vous expliquerons également comment adapter vos matériaux de fixation à l"application environnementale spécifique. Enfin, nous détaillons un protocole d’installation standardisé. Le respect de ces règles garantit que votre projet atteint une conformité sûre et fiable en matière de charge nominale.
Correspondance exacte : le diamètre du foret doit correspondre de manière identique au diamètre de l'ancrage (utilisez un foret de 5/8' pour une ancre à coin de 5/8').
Conformité ANSI : utilisez uniquement des forets à pointe en carbure conformes aux normes ANSI B212.15 pour garantir la tolérance des trous.
Règle de profondeur : percez toujours le trou au moins 1/2 pouce plus profond que la profondeur d'ancrage prévue de l'ancrage pour accueillir la poussière et les débris de béton.
Sélection des matériaux : Le choix entre l'acier zingué, galvanisé à chaud ou l'acier inoxydable est essentiel pour l'intégrité structurelle et la résistance à la corrosion à long terme.
Le principe de dimensionnement ici est remarquablement simple. Les fixations industrielles pour béton suivent une règle stricte de dimensionnement 1:1. Le diamètre nominal d'une cheville à coin est toujours égal au diamètre de trou requis. Il n’y a absolument aucune hypothèse. Vous n'avez pas besoin de réduire la taille du foret pour créer un ajustement plus serré. Le clip d'expansion technique gère automatiquement l'action de préhension une fois serré.
Les forets standards échouent souvent lors des installations structurelles critiques. Pour éviter les pannes, vous devez utiliser des bits répondant aux normes ANSI B212.15. Cette certification spécifique impose des tolérances de fabrication strictes. Cela empêche les fabricants de produire des trépans en dehors d’une fenêtre dimensionnelle très étroite. Les pointes des forets à béton s"usent rapidement en cas d"utilisation intensive. Cependant, un foret certifié ANSI garantit que le trou initial ne sera jamais trop large.
L"utilisation d"un embout non ANSI, usé ou bon marché entraîne d"énormes problèmes d"installation. Ces bits de qualité inférieure vacillent souvent pendant le fonctionnement. Cette oscillation crée un trou surdimensionné ou de forme ovale. Lorsque vous insérez la fixation dans un trou surdimensionné, le clip ne peut pas attraper la matrice en béton. L’ensemble de l’unité tournera simplement sur place. Il ne parviendra pas à atteindre le couple requis.
Voici un tableau de comparaison rapide illustrant la différence entre les bits standard et conformes à la norme ANSI :
Fonctionnalité | Mèche de maçonnerie standard | Embout certifié ANSI B212.15 |
|---|---|---|
Contrôle de tolérance | Lâche; varie selon le lot | Extrêmement strict ; très réglementé |
Qualité des pointes en carbure | Niveau de base ; s"écaille facilement | Qualité industrielle ; résiste à la chaleur élevée |
Précision du trou | Enclin à créer des trous en forme de cloche | Crée des trous parfaitement cylindriques |
Adéquation des applications | Travaux légers ; chevilles en plastique | Robuste ; chevilles à expansion structurelle |
Percer un trou de 5/8" dans du béton solide nécessite une force d"impact importante. Les perceuses à percussion rotatives SDS-Plus ou SDS-Max sont obligatoires pour cette tâche. Vous ne devez jamais utiliser de perceuses/visseuses standard. Une perceuse standard traversera la surface du béton et brûlera le foret rapidement. Plus important encore, les perceuses standard créent des trous inégaux et en cloche. Les marteaux rotatifs fournissent l"énergie de percussion exacte nécessaire pour pulvériser le béton proprement.
Choisir la bonne taille de trou ne représente que la moitié de l’équation. Vous devez également évaluer soigneusement l’environnement qui vous entoure. Utiliser un matériau inapproprié pour votre climat spécifique conduit au désastre. L’humidité provoque une rupture prématurée par cisaillement ou traction via une forte corrosion. Pour éviter cela, vous devez sélectionner le revêtement ou l"alliage protecteur approprié.
Nous pouvons classer ces fixations en trois solutions de matériaux principaux. Chacun répond à un objectif environnemental distinct :

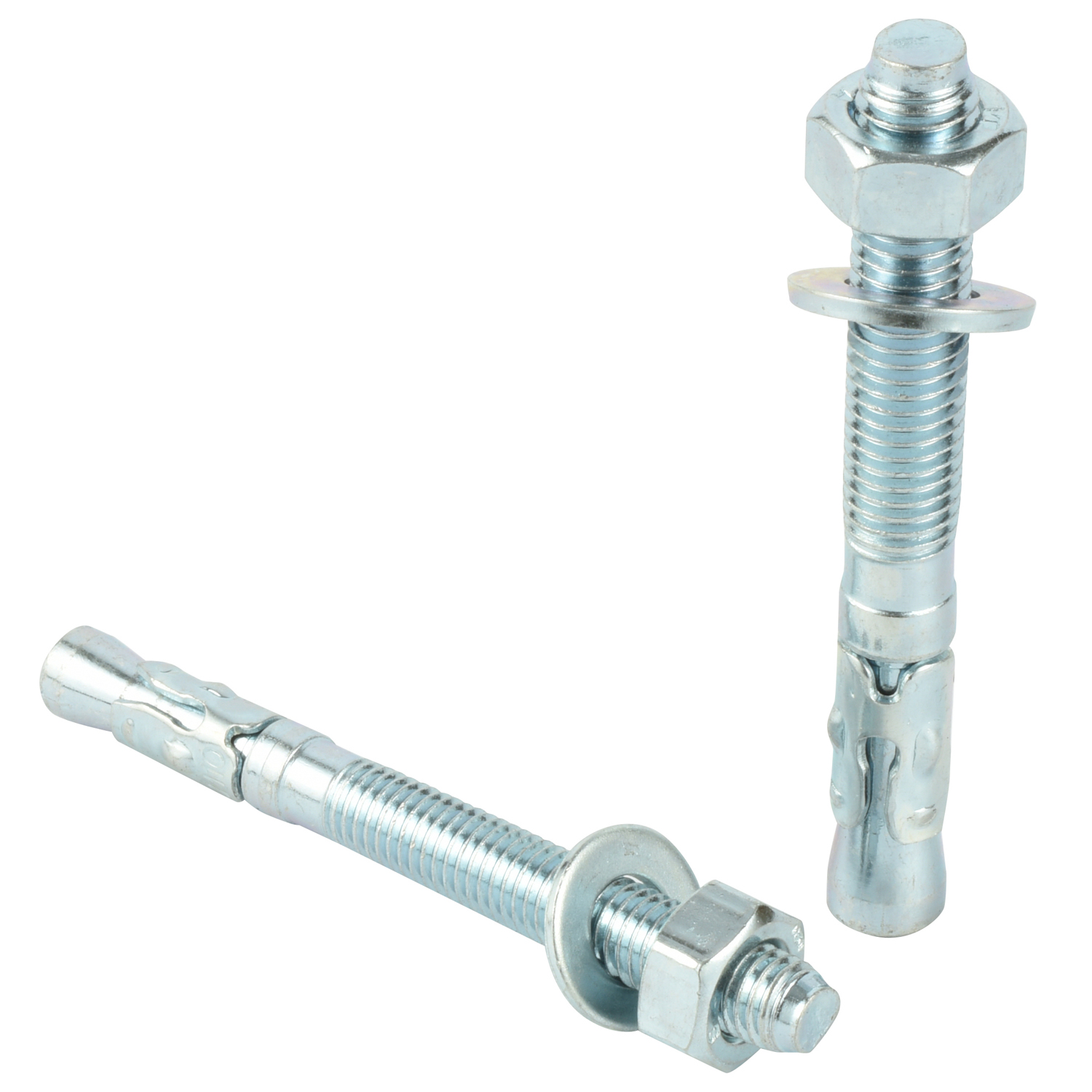

Acier au carbone zingué : idéal uniquement pour les environnements intérieurs secs. Il est très rentable pour les bâtiments climatisés. Il reste cependant très vulnérable à l’humidité et à la rouille.
Galvanisé à chaud (HDG) : Nous le recommandons pour les applications de bois traité et les environnements extérieurs humides. Le revêtement de zinc plus épais offre une excellente protection à moyen terme contre les éléments.
Acier inoxydable série 300 (304/316) : cet alliage est obligatoire pour les environnements marins, les usines chimiques ou l'exposition continue à l'eau. Il comporte un coût initial élevé mais présente globalement le risque de défaillance le plus faible.
Utilisez ce tableau récapitulatif pour identifier le meilleur matériau pour votre projet spécifique :
Type de matériau | Environnement | Résistance à la corrosion | Meilleur cas d"utilisation |
|---|---|---|---|
Plaqué zinc | Intérieur / Sec | Faible | Charpente intérieure, étagères |
Galvanisé à chaud | Extérieur / Humide | Moyen à élevé | Seuils extérieurs, bois traité |
Acier inoxydable 304 | Produit chimique humide/léger | Haut | Aménagements extérieurs, temps modéré |
Acier inoxydable 316 | Marin / Immergé | Maximum | Quais d"eau salée, usines chimiques |
Vous devez également calculer la longueur exacte de la fixation requise. De nombreuses personnes achètent par erreur des ancrages uniquement en fonction de l"épaisseur du luminaire. Clarifiez la longueur à l"aide de cette formule stricte :
Profondeur d"encastrement minimale + épaisseur du luminaire + tolérance d"écrou/rondelle = longueur minimale d"ancrage.
Vérifiez toujours la profondeur d"encastrement minimale spécifiée par le fabricant. L"ajout de la marge d"écrou et de rondelle nécessite généralement 5/8 à 3/4 de pouce supplémentaire. Ne devinez jamais ces dimensions.
Même un matériel parfaitement dimensionné peut échouer s’il est mal installé. Nous voyons de nombreux projets souffrir d’une mauvaise exécution du chantier. Vous devez comprendre ces trois risques critiques de mise en œuvre pour garantir une sécurité structurelle maximale.
Le forage dans le béton génère une quantité massive de fine poussière de silice. Laisser de la poussière impactée à l’intérieur du trou empêche le clip d’expansion de saisir correctement la matrice de béton. Lorsque le clip ne peut pas mordre dans le béton propre, il glisse vers le haut. Vous devez utiliser la méthode standard soufflage-brosse-soufflage pour le nettoyer. Tout d’abord, utilisez de l’air comprimé pour souffler la poussière. Ensuite, frottez les côtés à l"aide d"une brosse métallique. Enfin, soufflez-le à nouveau. Les sites commerciaux doivent également garantir la stricte conformité OSHA en matière de poussière de silice au cours de ce processus.
Vous devez creuser plus profondément que vous ne le pensez. Si le trou n'est pas percé au moins 1/2' plus profond que l'encastrement prévu, vous êtes confronté à un problème majeur. L' ancrage en coin touchera le fond sur la poussière comprimée avant que l'écrou ne fixe le luminaire. Lorsqu'il atteint le fond, vous ne pouvez pas l'enfoncer plus loin. Le retrait d'une fixation partiellement expansée est presque impossible. Placez toujours une jauge de profondeur mécanique sur votre marteau perforateur.
L’application de la force de rotation correcte n’est pas négociable. Les deux extrêmes compromettent gravement la connexion.
Sous-couple : si vous appliquez trop peu de force, le clip en coin ne se dilate jamais complètement. Cela risque directement un arrachement catastrophique sous charge.
Serrage excessif : l'application d'une force trop importante dénude complètement les filetages métalliques. Pire encore, cela peut écraser le béton entourant la zone d'expansion.
Nous conseillons fortement d"utiliser une clé dynamométrique calibrée. Une fixation standard de 5/8" nécessite généralement environ 90 pi-lb de couple. Cependant, vous devez strictement vous référer aux fiches techniques spécifiques du fabricant pour les valeurs exactes.
Suivre une séquence standardisée supprime l’erreur humaine de l’équation. Suivez ces étapes exactes pour atteindre les capacités de charge indiquées en toute sécurité.
Étape 1 : Forage. Positionnez votre marteau perforateur parfaitement perpendiculairement à la surface du béton. Utilisez un nouveau foret ANSI de 5/8'. Réglez votre jauge de profondeur de forage à la profondeur d'encastrement requise plus 1/2 pouce supplémentaire. Percez le trou régulièrement sans forcer l'outil.
Étape 2 : Effacement. Retirez le foret. Utilisez de l'air comprimé ou une buse à vide spécialisée pour éliminer la poudre libre. Passez une brosse métallique rigide de haut en bas des parois du trou. Soufflez la poussière une dernière fois pour garantir une surface de préhension impeccable.
Étape 3 : Préparation. Prenez votre matériel et vissez l'écrou dessus. Tournez l'écrou jusqu'à ce qu'il affleure complètement le haut de la section filetée. Ce positionnement protège les fils délicats des coups de marteau violents lors de l'insertion.
Étape 4 : Places assises. Alignez votre luminaire sur le trou. Conduisez l'unité à travers le trou de fixation et vers le bas dans le béton. Utilisez un marteau lourd pour cette étape. Arrêtez de frapper lorsque la rondelle repose complètement contre la surface du luminaire.
Étape 5 : Serrage. Prenez votre clé dynamométrique calibrée. Serrez l'écrou précisément aux pieds-livres spécifiés par le fabricant. Si une clé n'est absolument pas disponible, serrez-la de 3 à 5 tours complets au-delà de la main.
L"approvisionnement correct en matériel est votre dernière étape cruciale. Le marché de la construction regorge de fixations bon marché et sans marque. Vous devez les éviter de manière agressive pour toute application structurelle.
Déconseillez à votre équipe d’approvisionnement d’acheter des articles de mauvaise qualité. Au lieu de cela, recherchez spécifiquement le matériel portant les approbations ICC-ES (International Code Council Evaluation Service). Le label ICC-ES vérifie des tests rigoureux. Il garantit les performances dans les environnements de béton fissuré et non fissuré. Les ingénieurs font universellement confiance à ces certifications pour les charges structurelles lourdes.
Avant de passer une commande groupée, examinez attentivement vos codes de construction locaux. Les municipalités dictent souvent des profondeurs d'encastrement minimales spécifiques. Ils peuvent également imposer des évaluations strictes des performances sismiques en fonction de vos lignes de faille géographiques. Rassemblez d’abord ces spécifications exactes. Ensuite, achetez vos fournitures d'ancrage à coin approuvées ainsi que les embouts SDS correspondants certifiés ANSI.
Le succès global de votre installation dépend entièrement de l"utilisation d"un foret à maçonnerie conforme à la norme ANSI de 5/8". Couper les coins sur le dimensionnement du foret compromet directement l"intégrité structurelle. Une correspondance dimensionnelle précise garantit que le clip d"expansion fonctionne exactement comme prévu. N"oubliez pas ces prochaines étapes orientées vers l"action pour votre prochain projet :
Vérifiez toujours que votre foret porte la certification ANSI B212.15 avant de percer.
Percez des trous exactement perpendiculaires et ajoutez 1/2 pouce de profondeur supplémentaire pour le dégagement de la poussière.
Extraire soigneusement toutes les poussières de silice par la technique soufflage-brosse-soufflage.
Examinez les niveaux d’humidité de votre environnement pour sélectionner le bon alliage métallique.
Appliquez le couple final strictement à l"aide d"une clé calibrée pour respecter les spécifications du fabricant.
R : L’ancre ne rentrera tout simplement pas dans le trou. Le forcer avec un marteau lourd pliera considérablement la tige métallique. Cela endommagerait également les fils délicats ou fissurerait le béton environnant. Vous devez toujours utiliser une taille de bit exacte de 1:1.
R : Généralement, l"encastrement minimum standard pour une ancre de 5/8" est de 2-3/4 pouces. Cependant, les ingénieurs doivent consulter la fiche technique spécifique du fabricant. Différentes marques et types de matériaux comportent des données d"essai uniques nécessaires pour des charges structurelles précises.
R : Non. Les ancrages à coin sont strictement conçus pour les applications en béton solide. Leur utilisation dans des briques ou des blocs creux entraînera la fracture du matériau de base et son explosion complète. Des ancrages à manchon ou des systèmes époxy chimiques sont nécessaires pour ces matériaux de maçonnerie plus souples.
R : La plupart des fabricants exigent une distance minimale au bord d’au moins 5 à 6 fois le diamètre de l’ancrage. Pour une taille de 5/8", cela équivaut à environ 3-1/8" à 3-3/4". Cette distance empêche le béton de s"effriter ou de s"envoler latéralement lorsque le clip se dilate.
