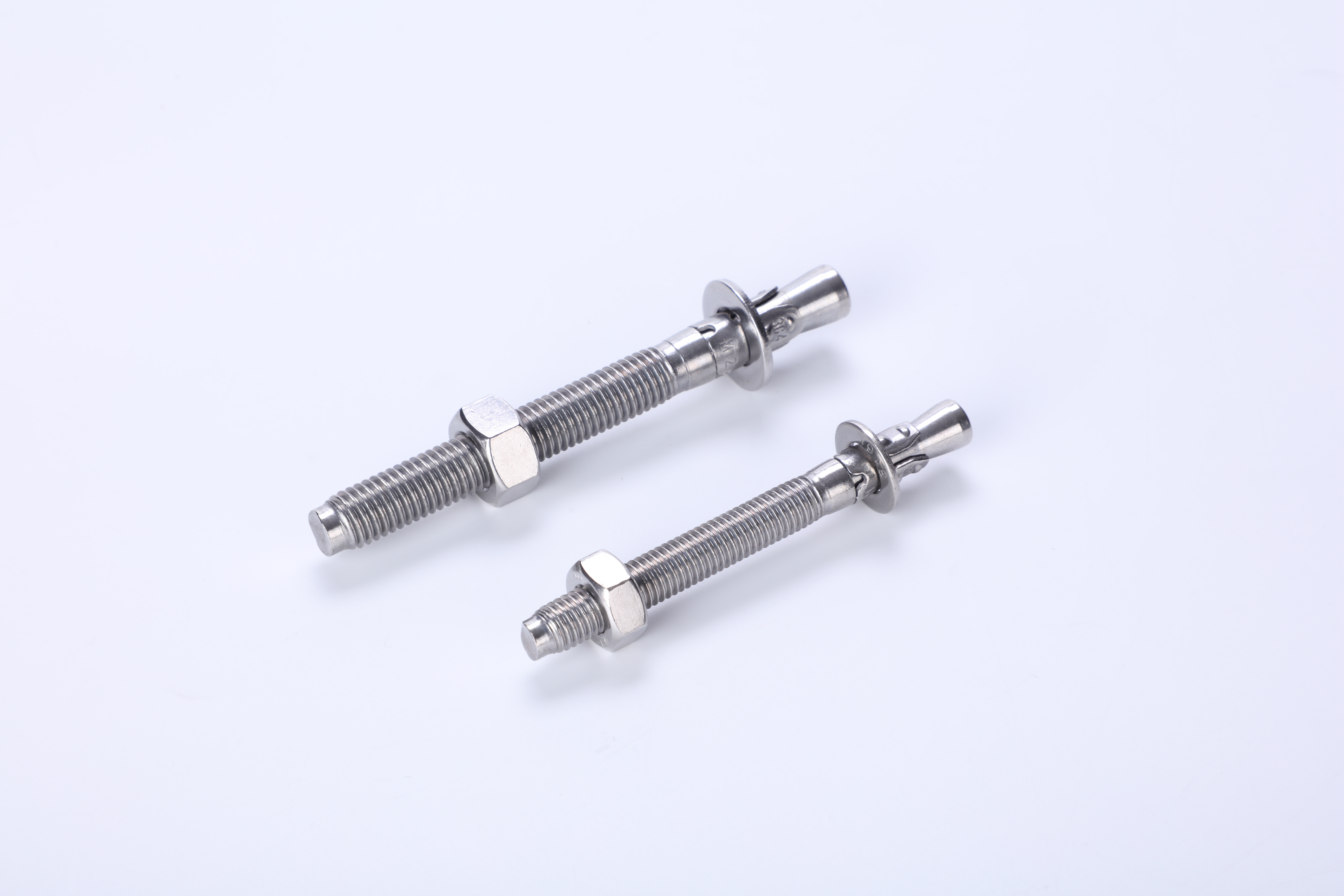

Quelle taille de foret pour une ancre à cale 3/8 ?

L’installation correcte de fixations robustes exige une précision absolue dès le premier trou percé. Si vous vous demandez de quelle taille de foret vous avez besoin, la réponse est simple. Une de 3/8' ancre à coin nécessite toujours un foret à maçonnerie exact de 3/8'. Cependant, le dimensionnement n’est que la condition de base du succès. De nombreux installateurs supposent à tort qu'un embout correspondant garantit un maintien sûr. En réalité, une profondeur de trou inappropriée, un nettoyage inadéquat des trous et un couple de serrage incorrect sont les principales causes d'arrachement des ancrages et de défaillance structurelle catastrophique. Vous ne pouvez tout simplement pas ignorer ces variables.

Ce guide complet couvre les spécifications précises des forets, les profondeurs d"encastrement minimales et les exigences de couple standard. Nous fournissons également des conseils pratiques pour dépanner les échecs d’installation courants. En suivant ces directives, vous garantirez une fixation conforme au code pour vos projets structurels les plus critiques. Une technique appropriée garantit une puissance de maintien maximale et une intégrité structurelle.

Points clés à retenir

• Règle de dimensionnement 1:1 : Un ancrage en coin de 3/8' nécessite exactement un foret à maçonnerie standard ANSI de 3/8'. Ne pas surdimensionner ou sous-dimensionner.

• Exigence de sur-perçage : percez toujours le trou au moins 1/2' plus profond que la profondeur d'ancrage prévue de l'ancrage pour laisser de la place à la poussière de béton.

• Spécifications de couple :  Un ancrage à cale standard de 3/8 ' nécessite généralement un couple de 25 à 30 pi-lb pour une expansion appropriée.

• Avertissement d'usure des embouts : l'utilisation de forets usés ou non conformes à la norme ANSI crée des trous hors tolérance, entraînant des ancrages qui tournent sans s'agripper.

1. La norme de dimensionnement : spécifications des forets

Comprendre la logique de dimensionnement derrière les fixations pour béton évite des erreurs coûteuses sur le chantier. Contrairement aux variétés à manchon ou aux modèles à encastrer, une ancre à coin nécessite un diamètre de trou identique à son propre diamètre extérieur. Cette règle de dimensionnement 1:1 existe car le corps de la fixation doit être bien ajusté contre les murs en béton. Lorsque vous appliquez un couple, le clip d'expansion remonte le cône conique. Il se coince ensuite fermement contre le matériau de base environnant. Si vous percez le trou, même légèrement trop grand, le clip ne pourra pas créer suffisamment de friction pour se dilater.

Vous devez strictement utiliser des embouts en carbure conformes à la norme ANSI. L"American National Standards Institute (ANSI) a établi la norme B212.15 spécifiquement pour le forage de maçonnerie. Les embouts ANSI garantissent des tolérances précises. Les mèches de maçonnerie non standard ou génériques présentent souvent des variations de diamètre inacceptables. Ces tolérances lâches créent des trous surdimensionnés. Par conséquent, l’ancre tournera librement, compromettant entièrement vos valeurs de détention.

La sélection de l"outil influence fortement la qualité du trou. Vous devez comparer un marteau perforateur standard à un marteau perforateur SDS. Les marteaux perforateurs standards génèrent de faibles impacts mécaniques. Ils errent souvent au démarrage, créant des trous de forme ovale. Les marteaux rotatifs SDS utilisent une action pneumatique. Ils fournissent une immense énergie d"impact directement sur le foret. Cette énergie pulvérise efficacement le béton dur. Les outils SDS garantissent des trous précis et parfaitement ronds nécessaires à l"intégrité structurelle.

2. Calcul de la profondeur du trou et des exigences d"encastrement

La profondeur d’encastrement détermine la résistance à l’arrachement ultime de votre installation. Pour une fixation standard de 3/8", la profondeur d"encastrement minimale varie généralement de 1-1/2" à 1-5/8" dans le matériau de base solide. Vous devez mesurer cette profondeur exclusivement dans le béton. N"incluez pas l"épaisseur du luminaire que vous fixez. Si votre plaque de base a une épaisseur de 1/2", la longueur totale de votre fixation doit tenir compte à la fois de l"encastrement et de l"épaisseur du luminaire.

La règle de poussière « Plus un demi-pouce » est une pratique industrielle obligatoire. Vous devez percer le trou au moins 1/2" à 1" plus profond que la profondeur d"encastrement requise. Le forage du béton crée des quantités importantes de poussière pulvérisée. Même un nettoyage rigoureux élimine rarement toutes les particules. Si vous percez exactement à la profondeur requise, la poussière résiduelle s"accumule au fond. Cette poussière emprisonnée empêche l’ancre d’atteindre son ancrage complet. La fixation touchera le fond prématurément, laissant le luminaire lâche.

Maintenir une profondeur constante sur plusieurs trous nécessite des astuces de mise en œuvre simples. Vous pouvez utiliser la jauge de profondeur intégrée sur votre marteau perforateur. Réglez la tige métallique pour qu"elle touche la surface du béton lorsque le foret atteint la bonne profondeur. Vous pouvez également enrouler du ruban électrique de couleur vive autour des cannelures du foret. Cela crée un indicateur de profondeur très visible. Ces repères visuels garantissent la cohérence, garantissant que chaque trou répond aux spécifications techniques.

Formule pour la longueur minimale de l"ancrage

• Étape 1 : Déterminez l’épaisseur de votre luminaire ou de votre plaque de base.

• Étape 2 : Ajoutez la profondeur d'encastrement minimale spécifiée par le fabricant (par exemple, 1-5/8').

• Étape 3 : Ajoutez l'épaisseur de l'écrou et de la rondelle (généralement environ 1/2').

• Étape 4 : Sélectionnez une longueur de fixation qui atteint ou dépasse ce total calculé.

3. SOP d"installation : Forage et préparation

Une exécution parfaite nécessite une procédure opérationnelle standard (SOP) stricte. La technique de perçage affecte directement la capacité de charge. Vous devez maintenir un angle strict de 90 degrés par rapport à la surface du béton tout au long du processus de forage. Incliner la perceuse ou la faire osciller agrandit le haut du trou. Les trous de forme ovale réduisent considérablement la capacité de charge de la fixation. Si le trou se rétrécit vers l’extérieur, le clip d’expansion ne peut pas saisir efficacement les couches supérieures de béton.

Votre protocole de nettoyage des trous est sans doute l’étape d’installation la plus négligée. La friction dicte le maintien du pouvoir. La poussière de béton agit comme un lubrifiant sec, détruisant cette friction. Vous devez suivre un processus de nettoyage obligatoire en trois étapes pour chaque trou.

1. Éruption initiale : Insérez une buse à poire d'éruption ou une lance à air comprimé complètement jusqu'au fond du trou. Soufflez soigneusement la poussière.

2. Brosse métallique : Insérez une brosse métallique rigide correspondant au diamètre du trou de 3/8 '. Frottez vigoureusement les parois du trou de haut en bas plusieurs fois pour déloger la poussière incrustée.

3. Éruption finale : utilisez à nouveau l'air comprimé ou la poire d'éruption. Retirez tous les débris fraîchement détachés jusqu'à ce que l'air soit complètement clair.

Vous devez comprendre les implications de cette étape en matière de conformité. Les fiches techniques d"ingénierie et les codes du bâtiment locaux calculent les capacités de charge sur la base de trous totalement exempts de poussière. Ignorer le protocole de nettoyage invalide complètement les valeurs de charge du fabricant. Un trou non nettoyé transforme une connexion structurelle en une responsabilité dangereuse.

4. Réglage et serrage de l"ancrage à cale 3/8"

L"enfoncement de la fixation nécessite des étapes préparatoires pour éviter des dommages catastrophiques au filetage. Avant de ramasser votre marteau, vissez l"écrou sur l"ancre jusqu"à ce qu"il affleure parfaitement le bord supérieur. Cette simple étape de pré-installation protège les filetages internes. Frapper une tige filetée exposée fait champignonner l"acier. Un dessus en forme de champignon vous empêche de retirer ou de serrer l"écrou plus tard. Laissez toujours la rondelle directement sous l"écrou pendant cette étape.

Conduire l’ancre implique une force délibérée. Insérez l"extrémité inférieure dans le trou de votre luminaire et dans le trou en béton nettoyé. Utilisez un marteau lourd pour l"enfoncer vers le bas. Continuez à marteler jusqu"à ce que la rondelle repose fermement contre la surface du luminaire. Assurez-vous que la fixation est solide et ne rebondit pas excessivement. S"il rebondit fortement, vous heurtez probablement de la poussière emprisonnée ou un obstacle.

L'application d'un couple active le mécanisme d'expansion. Vous devez respecter des plages de couple spécifiques. Un standard de 3/8' ancrage à cale nécessite généralement exactement 25 à 30 pi-lb de couple. Atteindre cette valeur nécessite une clé dynamométrique calibrée. Ne vous fiez jamais à des conjectures ou à des « sensations » lors de la fixation d'éléments structurels.

Vous devez tenir compte d’un avertissement critique concernant les outils modernes. N’utilisez jamais de tournevis à percussion pour serrer ces fixations. Les pilotes d"impact appliquent une force de rotation violente et non mesurée. Un couple excessif casse entièrement l’arbre en acier. Alternativement, une force excessive écrase le béton entourant le clip d’expansion, détruisant ainsi le matériau de base. Utilisez une clé dynamométrique manuelle pour garantir une expansion précise et douce.

5. Dépannage des échecs d"installation courants

Même les installateurs expérimentés sont confrontés à des conditions de chantier imprévisibles. Savoir comment résoudre les pannes évite les faiblesses structurelles. La défaillance la plus courante se produit lorsque l’ancre tourne sans fin dans le trou sans se serrer. Plusieurs causes profondes déclenchent ce problème. Vous avez peut-être utilisé un foret usé, créant un trou sous-dimensionné qui lie prématurément le clip. Vous avez peut-être heurté un vide caché dans le béton. Parfois, le béton en ruine à faible PSI ne peut tout simplement pas retenir le clip en expansion. Lorsqu’une ancre tourne, le trou est définitivement compromis. Vous devez l"abandonner, le remplir d"époxy à haute résistance et percer un nouveau trou en toute sécurité loin de l"endroit défaillant.

Frapper des barres d"armature en acier présente un autre défi fréquent. Vous sentirez instantanément que l’exercice cesse de progresser. Le foret pourrait s"accrocher de manière agressive et vous tordre les poignets. Arrêtez immédiatement de percer. Évaluez votre situation. Si la conception de votre luminaire permet le déplacement, déplacez le trou. N"essayez pas de forcer la fixation dans un trou peu profond au-dessus de la barre d"armature. Si le déplacement est impossible, vous aurez peut-être besoin de coupe-barres spécialisés, mais cela compromet souvent l"acier de construction. Consultez toujours un ingénieur en structure avant de couper des barres d’armature encastrées.

L’écaillage ou la fissuration du béton signifie une grave erreur de placement. Cela se produit généralement en raison d’une distance de bord insuffisante ou d’un espacement inapproprié des ancrages. À mesure que le clip se dilate, il exerce une immense pression vers l’extérieur sur le béton. Si vous percez trop près d"un bord non soutenu, cette pression souffle sur le côté du bloc de béton. Généralement, vous devez maintenir un minimum de 3-3/4" des bords non pris en charge pour une fixation de 3/8". De même, espacez plusieurs ancres suffisamment loin les unes des autres pour que leurs cônes de contrainte ne se chevauchent pas. Un espacement approprié empêche la rupture du béton en cascade.

6. Présélection : sélection du bon matériau d"ancrage 3/8"

Faire correspondre le matériau à vos conditions environnementales garantit une durabilité à long terme. Le bon choix évite une corrosion catastrophique et un effondrement structurel. Les attaches sont disponibles en trois finitions métalliques primaires.

L"acier au carbone zingué sert de base standard. Les fabricants recommandent cette finition strictement pour les environnements intérieurs secs et sans exposition à l’humidité. Il constitue une solution très rentable pour les installations de charpente intérieure, de rayonnages ou de CVC. Cependant, le zingage est extrêmement fin. Il reste vulnérable à la rouille s"il est exposé à l"humidité ou à la condensation.

L"acier galvanisé à chaud (HDG) offre une protection robuste de niveau intermédiaire. Le processus de trempage à chaud recouvre l’acier d’une épaisse couche de zinc sacrificielle. HDG est parfaitement adapté aux applications extérieures. Il résiste à une humidité modérée, à la pluie et à la neige. Vous devez également utiliser des attaches HDG lors de l"ancrage dans du bois traité chimiquement, car les produits chimiques corrodent rapidement le placage de zinc standard.

Les variantes en acier inoxydable, en particulier les nuances 304 et 316, offrent une résistance ultime à la corrosion. Vous devez choisir l’acier inoxydable pour les applications immergées, les environnements marins ou les installations industrielles hautement corrosives. Ils contiennent du chrome et du nickel, empêchant complètement la rouille. Bien qu’ils coûtent beaucoup plus cher, ils garantissent une sécurité structurelle permanente dans des conditions difficiles.

Vous devez évaluer soigneusement vos conditions environnementales spécifiques avant d’acheter. Ne sacrifiez jamais la sécurité à long terme pour économiser quelques dollars sur les finitions. Nous vous recommandons de lier les exigences de votre projet aux fiches techniques officielles du fabricant pour vérifier l’adéquation des matériaux.

Conclusion

La sécurisation des appareils lourds nécessite bien plus que la simple correspondance des numéros de forets. Une installation réussie de 3/8" repose également sur l"utilisation du bon foret de maçonnerie de 3/8" ANSI, l"obtention d"une profondeur d"encastrement appropriée et l"application d"un couple précis. En adhérant à la règle de poussière « plus un demi-pouce » et en suivant strictement les protocoles de nettoyage des trous, vous garantissez une capacité de charge maximale.

Vous devez toujours vous rappeler des limites de sécurité strictes. Ces fixations sont conçues strictement pour le béton solide à haute résistance à la compression. Ne les utilisez jamais dans des joints de brique, de parpaing creux ou de mortier, car les forces d’expansion briseraient ces matériaux cassants. Donnez toujours la priorité à la sécurité structurelle avant la commodité.

Nous vous encourageons à mettre en œuvre ces bonnes pratiques immédiatement. Avant de commencer votre prochain projet, consultez les fiches techniques officielles pour connaître les valeurs de charge spécifiques. Parcourez des catalogues fiables pour sélectionner le matériau d"ancrage approprié et sécuriser les forets homologués ANSI pour garantir une fixation conforme au code à chaque fois.

FAQ

Q : Puis-je utiliser un foret de 10 mm pour une ancre à coin de 3/8" ?

R : Non. Un foret de 10 mm est légèrement plus grand que 3/8" (9,525 mm), ce qui entraînera un trou surdimensionné et une rupture de l"ancrage.

Q : Les ancrages à coin peuvent-ils être utilisés dans la brique ou le parpaing ?

R : Non. Les ancrages à coin nécessitent la haute résistance à la compression du béton solide. Pour la maçonnerie ou les blocs creux, des chevilles à manchon ou des chevilles adhésives doivent être utilisées.

Q : À quelle distance du bord du béton puis-je percer une ancre de 3/8" ?

R : Généralement, un minimum de 10 diamètres d"ancrage (3-3/4") à partir d"un bord non soutenu est requis pour empêcher le clip d"expansion de fissurer le béton.

Q : Que se passe-t-il si je perce le trou trop profondément ?

R : La profondeur de perçage excessive est rarement un problème pour les performances de l"ancre, à condition que les filetages dépassent suffisamment pour fixer la fixation. Il convient toutefois d’éviter de percer complètement une dalle suspendue.
