Un dimensionnement incorrect des trous représente la principale cause des échecs de fixation de la maçonnerie. Vous ne pouvez tout simplement pas vous permettre de deviner la taille des forets sur le chantier. Un trou mal adapté diminue instantanément la capacité de charge. Cela crée également une responsabilité structurelle grave pour l’ensemble de votre projet. Notre objectif est d’éliminer ces incertitudes dangereuses. Nous fournissons des règles de dimensionnement définitives pour vos projets d"installation 5/8". Nous décrivons également les exigences critiques en matière d"outillage et les spécifications d"installation précises. Nous basons ces recommandations entièrement sur les tolérances ANSI standard. Elles reflètent les meilleures pratiques de construction commerciale les plus rigoureuses disponibles aujourd"hui. Vous découvrirez exactement comment sélectionner le bon foret. Vous apprendrez à préparer correctement la cavité. Vous comprendrez également les exigences exactes de couple nécessaires pour une tenue parfaitement sécurisée. Plongeons dans les détails techniques pour garantir une sécurité structurelle optimale.
La règle d'or : une ancre à coin pour béton de 5/8' nécessite un foret à maçonnerie de 5/8' exactement adapté.
Normes d'embouts : utilisez toujours des embouts en carbure conformes à la norme ANSI pour éviter les trous déformés qui compromettent la prise de l'ancrage.
Exigence de profondeur : Le trou percé doit être d'au moins 1/2' à 1' plus profond que la profondeur d'ancrage prévue de l'ancrage pour permettre le déplacement de la poussière.
Couple : Une ancre de 5/8' nécessite généralement un couple d'installation de 75 à 90 pi-lb, selon le fabricant et le matériau de base.

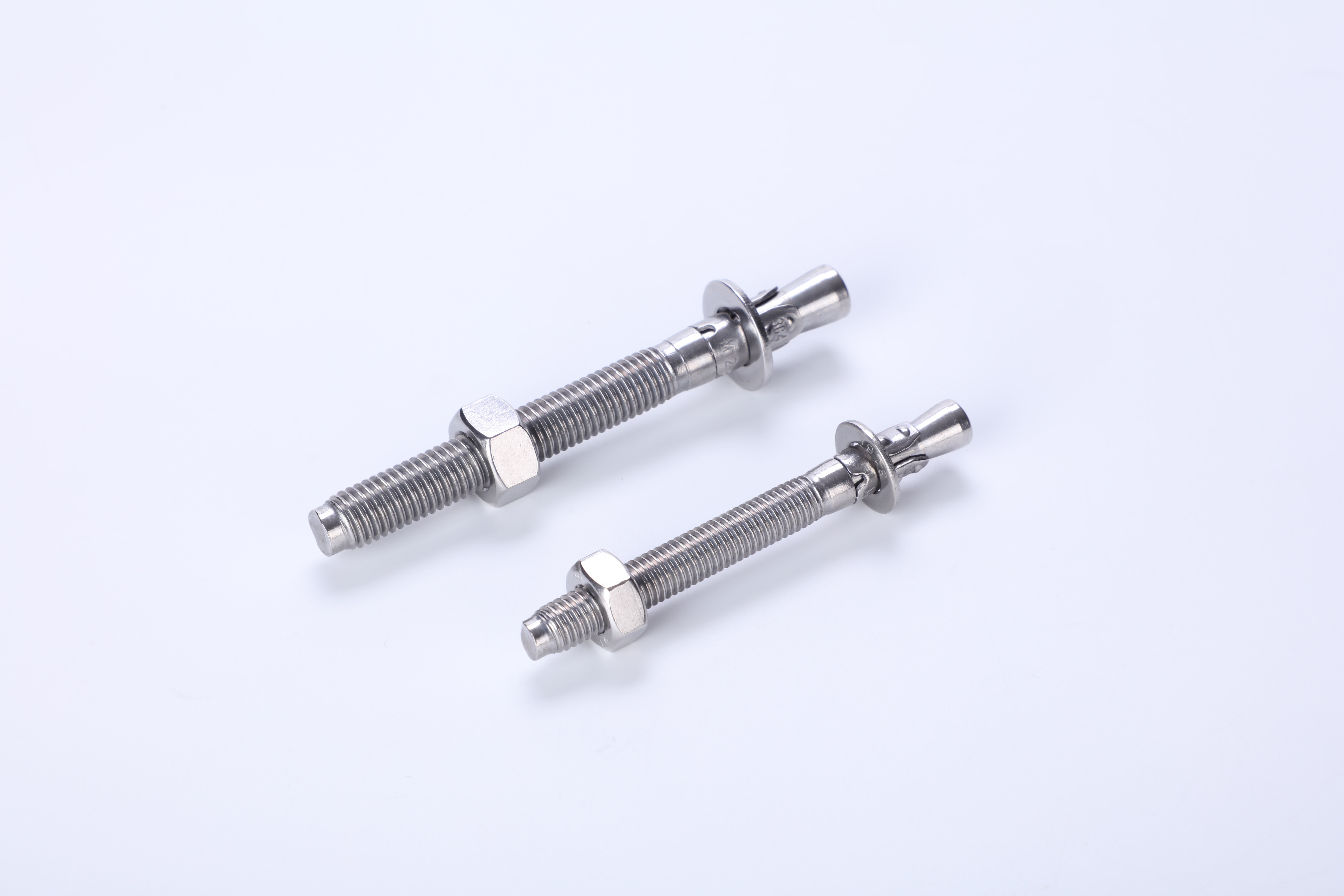

Lors de l'installation d'un standard ancrage à coin en béton , vous devez suivre exactement le principe de dimensionnement individuel. Le diamètre du foret doit correspondre parfaitement au diamètre indiqué de la fixation. Si vous achetez une fixation de 5/8', vous percez un trou de 5/8'. Vous ne réduisez jamais la taille du foret pour créer un ajustement plus serré. De plus, vous n’agrandissez jamais la taille du foret pour faciliter l’insertion. Le matériel repose entièrement sur cette tolérance géométrique exacte pour fonctionner. Les installateurs doivent faire confiance au dimensionnement du fabricant.
Ces fixations robustes reposent strictement sur la friction et l’expansion mécanique. Lorsque vous serrez l"écrou, le goujon tire vers le haut. Cette action force un clip métallique vers l"extérieur contre les murs de maçonnerie. Un foret usé crée souvent une cavité légèrement plus large. Les bits non ANSI manquent souvent de tolérances de fabrication strictes. Ils vacillent pendant le fonctionnement. Cette oscillation creuse considérablement le matériau de base. La cavité résultante devient trop large pour le clip. Le mécanisme d’expansion ne parviendra pas à mordre dans la maçonnerie environnante. Vous ne pouvez pas récupérer une cavité percée trop large.
De nombreux entrepreneurs confondent les règles de dimensionnement entre différentes familles de fixations. Les modèles à manches suivent généralement la même règle un-à-un. Le diamètre extérieur du manchon dicte la taille de l"embout nécessaire. Cependant, les modèles à filetage interne nécessitent un bit nettement plus gros. Une version à encastrer de 5/8" nécessite souvent un foret de maçonnerie de 7/8". Vérifiez toujours le type de matériel spécifique avant de commencer à percer. En supposant que tout le matériel respecte la règle un-à-un, cela entraîne des erreurs d"installation catastrophiques.
Vous devez insérer la fixation suffisamment profondément pour atteindre sa valeur de maintien annoncée. Une fixation standard de 5/8" nécessite généralement une profondeur d"encastrement minimale. Cette profondeur se situe généralement entre 2-3/4" et 3-1/4". L"exigence exacte dépend de la marque spécifique. Elle dépend également de la résistance du substrat. Ne pas atteindre cette profondeur minimale compromet gravement les limites de cisaillement et de tension. Une installation peu profonde invite à des ruptures d"arrachement soudaines.
Vous avez besoin d’une formule simple pour une carie parfaite. Percez votre cavité à la profondeur d"encastrement requise plus un minimum de 1/2" pour le dégagement de la poussière. De nombreux professionnels ajoutent 1" complet pour plus de sécurité. Le forage d"un espace supplémentaire permet à la poussière de maçonnerie déplacée de se déposer à l"écart. Cela empêche la fixation de descendre prématurément. Le fait de tomber sur de la poussière compactée entraîne un échec immédiat de l"installation. Vous ne pouvez pas enfoncer le goujon plus profondément une fois qu"il heurte des débris comprimés.
Une tension appropriée active correctement le clip d’expansion. Une fixation de 5/8" nécessite généralement un couple d"environ 75 à 90 pi-lb. Vous devez utiliser une clé dynamométrique calibrée pour cette étape. Ne vous fiez pas aux tournevis à percussion ou à la simple sensation physique.
Couple excessif : cela présente un risque grave. Il écrase la structure interne de la maçonnerie. Il finit par dépouille entièrement la base, détruisant la tenue par friction.
Sous-serrage : cela laisse le clip d'expansion lâche. Cela évite le blocage par friction nécessaire. Le matériel glissera sous la charge.
Les ingénieurs appliquent des règles de placement strictes pour éviter la rupture du matériau de base. Vous ne pouvez pas placer ces attaches trop près les unes des autres. Une règle générale impose de les espacer d’au moins 10 diamètres de fixation. Pour un montant de 5/8", vous avez besoin de 6-1/4" entre les points d"installation. La distance aux bords reste tout aussi vitale. Vous devez les maintenir à au moins 5 diamètres d"un bord non soutenu. Cela se traduit par une distance minimale de bord de 3-1/8". En les plaçant plus près, la maçonnerie se fissurera et se brisera.
Paramètre de spécification | Exigence d"ancrage de 5/8 po | Pourquoi c"est important |
|---|---|---|
Taille du foret | 5/8" (certifié ANSI) | Assure un bon ajustement par friction pour le clip d"expansion. |
Intégration minimale | 2-3/4" à 3-1/4" | Garantit les capacités nominales de charge de traction et de cisaillement. |
Profondeur de sur-perçage | Encastrement + 1/2" à 1" | Fournit une zone de collecte pour la poussière de maçonnerie résiduelle. |
Couple d"installation | 75 à 90 pi-lb | Élargit correctement le clip sans écraser le substrat. |
Espacement minimal | 6-1/4" (10x diamètre) | Empêche le chevauchement des cônes de contrainte et la fracture du substrat. |
Les acheteurs et entrepreneurs B2B doivent spécifier des bits conformes à la norme ANSI. Cette certification garantit un dimensionnement précis au niveau microscopique. Un embout ANSI 5/8' vous garantit de percer une véritable cavité de 5/8'. Les morceaux importés moins chers errent souvent. Ils forent des cavités surdimensionnées en raison d’un mauvais usinage. Une robuste ancre en béton tournera simplement sans serrer dans un trou surdimensionné. Il faut insister sur les têtes à pointe de carbure. Le matériau carbure résiste à la chaleur extrême générée lors de la pénétration dans la maçonnerie.
Vous devez sélectionner le type de tige adapté à votre équipement. Les tiges SDS-Plus gèrent adéquatement les applications de 5/8". Elles conviennent bien aux tâches commerciales occasionnelles. Cependant, les tiges SDS-Max offrent un transfert de puissance largement supérieur. Elles offrent des taux de pénétration globalement plus rapides. Elles offrent également une meilleure longévité pour les installations commerciales à grand volume. Choisissez SDS-Max lorsque vous percez des centaines de cavités quotidiennement. La tige plus grande empêche la rupture sous une charge lourde.
Nous déconseillons fortement les marteaux perforateurs standard pour ces installations lourdes. Les perforateurs standards n’ont pas l’énergie d’impact nécessaire. Ils peinent énormément à percer des trous de 5/8" dans une maçonnerie vieillie et durcie. Un véritable marteau perforateur reste ici l"outil obligatoire. Il délivre automatiquement de puissants coups électropneumatiques. Il écrase le matériau efficacement sans nécessiter de poussée physique excessive. Un marteau perforateur garantit des cavités parfaitement rondes. Il économise également vos bras lors de quarts de travail longs et exigeants.
Vous finirez par frapper l’acier d’armature à l’intérieur des dalles structurelles. Lorsque votre foret touche les barres d"armature, la progression du forage s"arrête immédiatement. L"outil peut également rebondir violemment. Vous disposez de deux protocoles principaux pour gérer ce scénario. Tout d"abord, vous pouvez déplacer entièrement le point d"installation. Vous devez colmater la cavité abandonnée à l"aide d"époxy structurel à haute résistance. Deuxièmement, vous pouvez utiliser des coupe-barres spécialisés. Vous échangez votre mèche de maçonnerie contre une mèche de coupe de barres d"armature. Vous avez percé l’acier avec précaution. Vous revenez ensuite au foret de maçonnerie pour terminer la bonne profondeur. Consultez toujours l’ingénieur en structure avant de couper les barres d’armature internes.
Les erreurs de l"opérateur provoquent fréquemment des cavités de forme ovale. Vous devez commencer à percer parfaitement perpendiculairement au support. Laissez l’outil électropneumatique faire le gros travail. Ne forcez pas le foret à un angle. Le perçage angulaire crée instantanément un point d’entrée élargi. Le clip d"expansion tournera librement lorsqu"il sera serré ultérieurement. Un goujon en rotation ne peut atteindre aucune capacité de charge. Maintenez une prise ferme et droite tout au long du mouvement de plongée.
Le forage ne représente que la première étape du processus. Vous devez retirer toute poussière résiduelle de la cavité avant d"insérer le matériel. Les restes de poussière agissent comme un lubrifiant sec. Cela détruit la liaison de friction nécessaire. Vous devez suivre la méthode de nettoyage rigoureuse conforme à l’OSHA pour garantir une friction maximale.
Suivez cette procédure numérotée exacte :
Soufflage : utilisez un compresseur d'air équipé d'une buse longue. Soufflez de l’air comprimé directement dans le fond de la cavité pour expulser la poussière vers le haut et vers l’extérieur.
Brosse : Insérez une brosse métallique rigide dimensionnée exactement pour une cavité de 5/8'. Frottez vigoureusement les parois intérieures en utilisant un mouvement de torsion pour déloger la poudre incrustée.
Souffler : utiliser la buse à air comprimé une deuxième fois. Éliminez complètement toute la poussière nouvellement détachée. La cavité doit être visiblement exempte de débris.
L’environnement environnant dicte entièrement votre choix de matériau. Vous devez adapter le matériel aux conditions d"exposition spécifiques de votre projet. Utilisez de l"acier au carbone zingué uniquement pour les applications intérieures sèches. Le zinc offre une protection minimale contre l’humidité. Sélectionnez des modèles galvanisés à chaud pour les environnements humides ou extérieurs. Ils offrent une résistance robuste et épaisse à la rouille. Choisissez l"acier inoxydable 304 ou 316 pour les réglages hautement corrosifs. L’acier inoxydable reste absolument obligatoire pour les applications immergées ou les environnements d’exposition à des produits chimiques.
Les projets commerciaux exigent aujourd’hui une conformité réglementaire stricte. Conseillez à votre équipe d’approvisionnement de présélectionner exclusivement les produits approuvés. Recherchez les approbations ICC-ES (International Code Council) pour les projets nord-américains. Les projets structurants européens nécessitent des certifications ETA (European Technical Assessment). Ces labels garantissent des tests tiers rigoureux. Ils autorisent le matériel pour les applications structurelles critiques. Le matériel non certifié présente une responsabilité juridique énorme dans la construction commerciale.
Vous devez vérifier la résistance de votre substrat avant de finaliser toute commande de matériel. La résistance du substrat est généralement mesurée en PSI. La maçonnerie souple se comporte très différemment des coulées structurelles à haute PSI. Consultez attentivement les tableaux de charges du fabricant. Ils offrent des capacités de cisaillement et de tension spécifiques en fonction de la profondeur d"ancrage prévue. Comparez les exigences de votre ingénieur en structure avec ces tableaux publiés. Commandez votre matériel uniquement après avoir confirmé que ces limites techniques s"alignent parfaitement.
Votre sécurité structurelle dépend d’un alignement strict à tous les niveaux. Vous devez faire correspondre la taille de la fixation exactement à la tolérance du foret. Vous devez également suivre des techniques d’installation précises. Un montant de 5/8" nécessite un véritable trou de 5/8". Investir dans des forets de haute qualité homologués ANSI reste essentiel. L"outillage est tout aussi important que le matériel lui-même. Ne lésinez pas sur la préparation. Vous compromettrez l’ensemble du système de fixation. Êtes-vous prêt à sécuriser votre prochain projet lourd ? Explorez notre catalogue complet de produits pour des ancrages 5/8" fiables. Nous fournissons également des forets SDS compatibles ANSI. Contactez notre contact d"assistance technique dès aujourd"hui. Nous pouvons vous aider avec les calculs de charge spécifiques au projet. Nous vous aidons à construire en toute confiance, efficacement et en toute sécurité.
R : L’ancre tournera continuellement à l’intérieur de la cavité. Il ne parviendra pas à se dilater et à saisir le matériau de base environnant. Vous ne pouvez pas le réparer ou le resserrer une fois que cela se produit. Le trou doit être complètement abandonné. Vous devrez le réparer avec de l"époxy structurel et percer un nouveau trou à proximité.
R : Non. Les mèches à bois ou à métal standard n"ont pas la pointe en carbure requise pour la maçonnerie. Le matériau abrasif détruira une mèche standard en quelques secondes. Le foret va probablement fondre ou se casser à l"intérieur du trou. Cela crée de graves risques pour la sécurité et détruit définitivement votre substrat de forage.
R : Les ancrages compensés sont conçus comme des fixations permanentes. Vous ne pouvez pas les retirer facilement une fois qu’ils se sont développés. La solution standard consiste à couper le goujon fileté au ras de la surface. Vous utilisez une meuleuse d"angle équipée d"une meule à tronçonner en métal. Vous appliquez ensuite des correctifs sur l"acier encastré restant.
R : La mesure de 5/8" fait référence au diamètre nominal du goujon fileté lui-même. Cependant, les fabricants conçoivent le clip d"expansion avec soin. Le clip s"adapte parfaitement au trou percé précis de 5/8" avant l"expansion. Vous n"avez pas besoin d"un trou plus grand pour accueillir le mécanisme de clip non déployé.
