Comment mettre des boulons d’ancrage en béton ?

L’installation de luminaires lourds exige une précision absolue de bout en bout. Une mauvaise installation d’un seul point de fixation compromet entièrement l’intégrité structurelle. Cet oubli entraîne inévitablement des dommages catastrophiques aux équipements. Cela entraîne de graves risques pour la sécurité sur site et des manquements stricts à la conformité réglementaire. Une fixation réussie dépend en grande partie de trois variables inflexibles. Vous devez garantir un diamètre de trou précis. Vous devez effectuer une extraction rigoureuse des poussières. Enfin, vous devez respecter strictement les limites de couple spécifiées par le fabricant. Ignorer l’une de ces mesures cruciales garantit pratiquement la défaillance des fixations sous charge. Nous fournissons une procédure pas à pas basée sur des données probantes pour naviguer dans les projets d"ancrage commerciaux et résidentiels. Vous apprendrez à évaluer correctement divers matériaux de base. Nous vous aidons à sélectionner le matériel exact dont vous avez besoin. Enfin, nous vous guidons à travers les étapes standardisées nécessaires pour exécuter à chaque fois une installation techniquement solide.

Points clés à retenir

• Une cheville à béton nécessite une correspondance exacte entre le diamètre de la fixation et celui d'un foret conforme à la norme ANSI ; les tolérances sont pratiquement nulles.

• La méthode de nettoyage des trous « Blow-Brush-Blow » n"est pas négociable ; la poussière résiduelle réduit la capacité de rétention jusqu"à 50 %.

• Conduire une ancre avec une clé à chocs risque de dénuder le filetage et de serrer trop fort ; utilisez toujours une clé dynamométrique calibrée.

• Les distances minimales entre les bords et les conditions du matériau de base (fissuré ou non fissuré) déterminent si des ancrages mécaniques ou chimiques sont nécessaires.

Évaluation de vos exigences en matière de matériau de base et de charge

Définissez le problème d’ingénierie avant de toucher à une perceuse. Tous les bétons ne supportent pas la même tension mécanique. Vous devez au préalable évaluer le support avec précision. Les ingénieurs en structure classent le béton coulé de manière très différente des blocs creux ou des briques. Les fondations coulées offrent la plus haute résistance à l’arrachement disponible. La maçonnerie creuse nécessite plutôt du matériel hautement spécialisé. Les attaches se dilatent différemment en fonction des vides internes. Vous ne pouvez pas les traiter de manière interchangeable sur le chantier.

Vous devez également identifier les conditions fissurées et non fissurées. Les zones sismiques introduisent des charges dynamiques extrêmes. Ces forces changeantes provoquent de minuscules fractures capillaires au fil du temps. Le matériel standard tombe rapidement en panne sous des contraintes dynamiques. Vous devez spécifier des ancres évaluées par ICC-ES pour les environnements fissurés. Ils gèrent les microfissures changeantes en toute sécurité. Les inspecteurs en bâtiment vérifient rigoureusement ces marques de conformité spécifiques.

Ensuite, évaluez attentivement les types de charges spécifiques. Les charges de tension tentent de tirer le matériel directement hors du trou. Les charges de cisaillement exercent une force vers le bas ou latérale sur l’arbre. Vous devez calculer les deux vecteurs de force avec précision. La gravité tire constamment les luminaires vers le bas, testant ainsi la résistance au cisaillement. Les vibrations du vent ou des équipements testent simultanément les limites de tension.

Décomposons clairement les principales catégories de matériel. Vous devez faire correspondre le matériel à l"application.

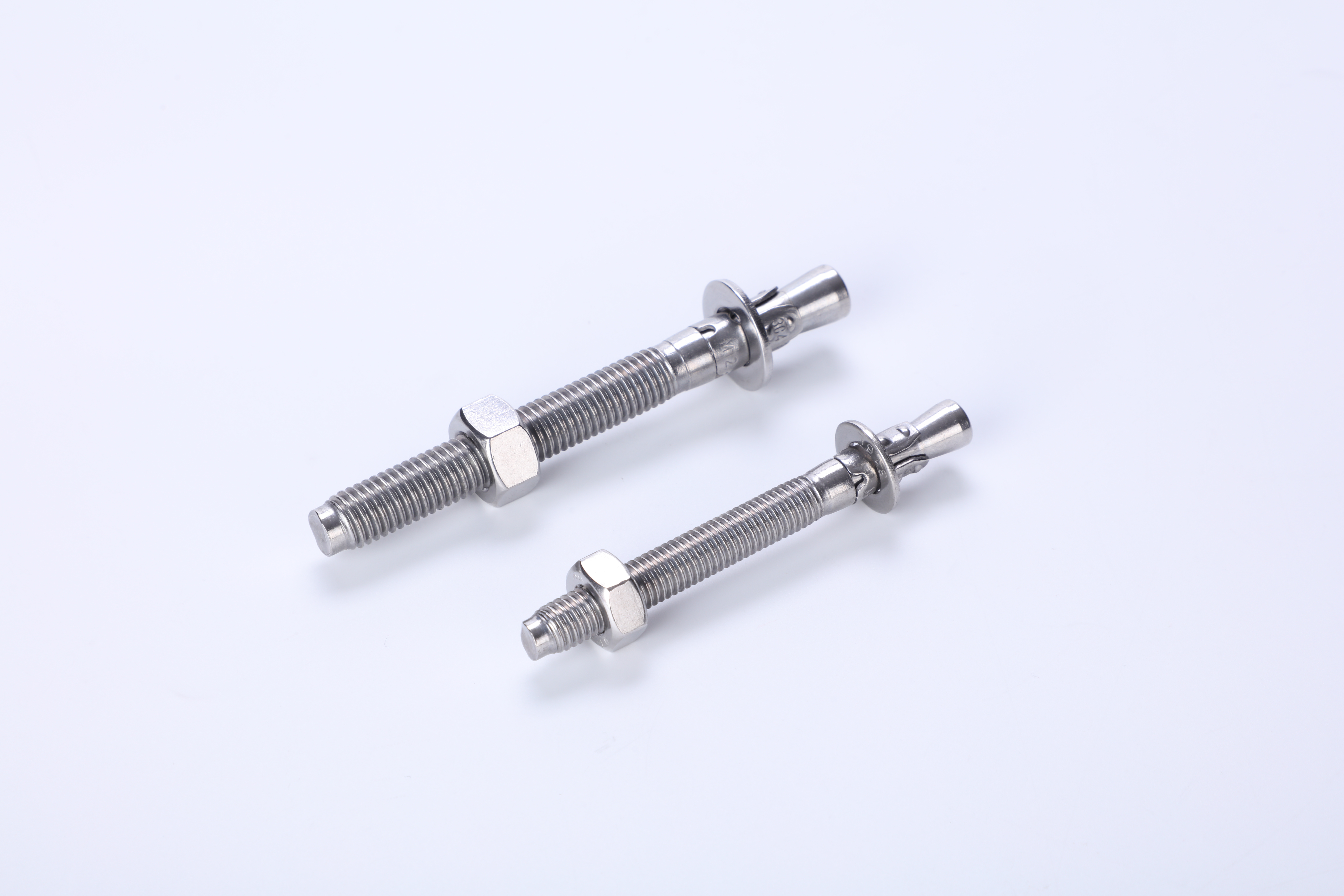

• Ancrage à coin pour béton : Idéal pour le béton solide et les charges statiques lourdes.

• Ancrages à manches : globalement plus polyvalents. Ils s'adaptent facilement aux matériaux de base plus mous ou creux.

• Ancrages à encastrer/à gâche :  solutions encastrées conçues principalement pour les charges intérieures moyennes.

• Systèmes adhésifs/époxy : requis pour une proximité extrême des bords. Ils gèrent également de manière transparente les applications à fortes vibrations, comme les machines lourdes.

Pré-installation : spécifications d"outillage et de conformité

L"équipement requis pour répondre aux spécifications techniques assure un maintien sûr. Nous devons utiliser les bons outils de manière cohérente. Les forets standards échouent à plusieurs reprises dans la maçonnerie à haute résistance. Ils s"usent instantanément et perdent leur forme. Vous devez plutôt utiliser des forets à maçonnerie à pointe en carbure standard ANSI. Les profils SDS-Plus ou SDS-Max garantissent à chaque fois des diamètres de trous exacts. La tolérance compte énormément ici. Un trou sous-dimensionné empêche l’insertion correcte du matériel. Un trou surdimensionné ruine complètement la capacité de rétention.

Examinez attentivement votre équipement de forage avant de commencer. Un marteau perforateur standard convient parfaitement aux petits trous domestiques. Cependant, vous avez besoin d"un véritable marteau perforateur pour les trous de plus de 3/8 de pouce. Les marteaux perforateurs délivrent une force de percussion pneumatique directement sur le foret. Ils écrasent efficacement les granulats lourds sans brûler l"outil. Cela permet d"économiser d"immenses efforts physiques et de protéger vos pièces.

Les outils d’évacuation des poussières restent strictement obligatoires sur chaque chantier. Vous ne pouvez pas sauter cette étape de nettoyage en toute sécurité. Récupérez les buses d’air comprimé appropriées, les brosses métalliques spécialisées et les aspirateurs HEPA. Les réglementations OSHA exigent également des aspirateurs HEPA pour contrôler la poussière de silice cristalline en suspension dans l"air. Le trou doit rester entièrement exempt de débris.

Enfin, procurez-vous une clé dynamométrique calibrée. Vous ne pouvez pas deviner la force de serrage finale en toute sécurité. Les tournevis à percussion estiment mal le couple. Ils serrent régulièrement les fixations à l’excès. Les outils calibrés garantissent le strict respect des spécifications du fabricant. Cela garantit que le clip d"extension se déploie exactement comme prévu.

Meilleures pratiques pour la pré-installation

• Inspectez les pointes en carbure pour déceler l’écaillage avant de percer.

• Vérifiez le tampon ANSI imprimé physiquement sur la tige du foret.

• Calibrez votre clé dynamométrique chaque année pour maintenir la précision.

Exécution étape par étape : Comment installer une ancre à cale en béton

La procédure opératoire normalisée pour les fixations mécaniques à coin exige un strict respect. Nous nous appuyons sur des routines rigides pour éviter des erreurs structurelles dangereuses. Suivez ces étapes exactes pour une exécution parfaite.

1. Étape 1 : Perçage selon les spécifications. Réglez votre profondimètre avec précision au préalable. Vous devez percer suffisamment profondément pour accueillir entièrement le matériel. Nous utilisons une règle empirique simple dans l’ensemble du secteur de la construction. Percez au moins 1/2 pouce plus profond que la profondeur d'encastrement requise. Cet espace supplémentaire permet aux poussières résiduelles de se déposer en toute sécurité au fond. Cela empêche le goujon de toucher le fond prématurément.

2. Étape 2 : Le protocole de nettoyage (crucial). Exécutez rigoureusement la méthode standard « Blow-Brush-Blow ». Tout d'abord, soufflez la poussière non adhérente à l'aide de buses à air comprimé. Deuxièmement, frottez vigoureusement les parois latérales à l’aide d’une brosse métallique spécialisée. Troisièmement, nettoyez à nouveau soigneusement le trou. Détaillez correctement la mécanique physique ici. L'élimination de la poussière de béton permet au clip d'expansion de mordre fortement dans la maçonnerie environnante. La poudre résiduelle agit comme des roulements à billes microscopiques. Il évite les frottements vitaux et provoque un retrait immédiat.

3. Étape 3 : Mise en place du matériel. Vissez d'abord l'écrou sur le dessus de l'ancre. Gardez-le complètement au ras du bord supérieur. Cette étape cruciale protège les fils délicats des dommages importants causés par les chocs. Enfoncez l'ancre dans le trou en toute sécurité. Utilisez un marteau d'au moins 2 lb pour cette tâche spécifique. Frappez fermement jusqu'à ce que la rondelle affleure parfaitement votre luminaire.

4. Étape 4 : Serrage à capacité. Serrez systématiquement l'écrou à l'aide d'une clé dynamométrique calibrée. Nous devons détailler ici l’importance cruciale de l’exactitude. Vous devez vous arrêter exactement à la valeur ft-lbs spécifiée par le fabricant. Un serrage excessif provoque une défaillance matérielle catastrophique. Un serrage insuffisant permet un glissement dangereux de la charge au fil du temps.

Risques de mise en œuvre et dépannage dans le monde réel

Les enseignements tirés du terrain révèlent régulièrement des points de défaillance courants. Nous constatons quotidiennement ces erreurs graves sur les sites commerciaux. Vous pouvez facilement atténuer ces risques précis en les identifiant tôt.

Le non-respect de la distance minimale au bord détruit instantanément le béton. Placer le matériel trop près d’un bord provoque un effritement immédiat. La pression latérale extrême fait exploser complètement le flanc. Cela crée des réparations coûteuses et des retards. Détaillez clairement la règle standard de l’industrie. Gardez le point central à au moins cinq fois le diamètre de l"ancrage à l"écart de tout bord non protégé.

Vous pourriez rencontrer des « spinners » occasionnellement lors de l"installation. Un spinner se produit lorsque l’ancre tourne à l’infini et ne s’agrippe pas. Les forets usés sont généralement à l’origine de ce problème spécifique. Ils vacillent excessivement et créent des trous légèrement surdimensionnés. Un nettoyage insuffisant lubrifie également fortement le clip d"expansion. Vous devez abandonner complètement le trou. Vous pouvez également passer à une fixation de plus grand diamètre si le support le permet.

Frapper des barres d"armature en acier encastrées arrête immédiatement la progression. Vous devez suivre des protocoles stricts lorsque vous rencontrez des armatures en acier. Tout d’abord, abandonnez entièrement le trou et réparez-le à l’aide d’époxy structurel. Deuxièmement, déplacez légèrement le luminaire si le plan le permet. Troisièmement, utilisez des coupe-barres spécialisés si la structure le permet. Vous devez d"abord effacer cette action systématiquement. Consultez un ingénieur en structure avant de couper des barres d’armature encastrées. La coupe des renforts affaiblit la fondation de façon permanente.

Le serrage excessif reste incroyablement courant chez les installateurs inexpérimentés. Les travailleurs utilisent les clés à chocs de manière agressive pour gagner du temps. Comment cela échoue-t-il structurellement ? Le dépassement des spécifications ft-lb tire le coin trop loin vers le haut de l"arbre central. Cette action agressive écrase entièrement le béton environnant. Cela détruit définitivement la valeur de détention. Vérifiez toujours les valeurs de couple finales manuellement.

Erreurs courantes à éviter

• Utiliser un foret émoussé pour pousser avec force à travers les granulats durs.

• Sauter la brosse métallique pendant les protocoles de nettoyage des trous.

• Conduire le goujon nu sans l"écrou supérieur de protection.

• Estimation des pieds-livres en utilisant uniquement la force brute des bras.

Présélection de vos ancres : prochaines étapes de l"approvisionnement

La manière dont vous achetez la bonne fixation dicte directement les performances à long terme. Vous devez vous procurer le matériel approprié pour le travail commercial ou résidentiel spécifique. Ne devinez pas sur les types de matériaux ou les capacités de charge. Les ingénieurs conçoivent des tableaux de charges spécifiques basés sur des profondeurs d"encastrement exactes.

Les considérations environnementales et de corrosion exigent une attention particulière dès le départ.

• Plaqué zinc : Convient uniquement à une utilisation sèche et intérieure. L’humidité dégrade très rapidement le zinc ordinaire.

• Galvanisé à chaud : gère adéquatement les environnements humides ou extérieurs. Il comporte un revêtement de zinc protecteur beaucoup plus épais.

• Acier inoxydable 316 :  à spécifier pour les environnements sévères. Les applications marines, chimiques ou immergées nécessitent une résistance maximale contre la rouille rapide.

Vous devez vérifier rigoureusement la conformité technique avant d’acheter. Les emplois commerciaux nécessitent une preuve de sécurité documentée. Recherchez attentivement les rapports d’évaluation ICC-ES sur la fiche technique. Les évaluations sismiques garantissent la survie lors de tremblements de terre majeurs. Les approbations COLA (Ville de Los Angeles) démontrent des normes de test extrêmes. Vous pouvez faire confiance en toute confiance au matériel portant ces marques réglementaires distinctes.

Enfin, alignez parfaitement vos ratios de tailles avant de procéder à un achat. Le diamètre du trou de fixation doit s"adapter facilement au goujon fileté. Le diamètre de l"ancrage doit correspondre exactement à vos tailles d"embouts ANSI disponibles. La profondeur d"encastrement requise doit s"adapter en toute sécurité à l"épaisseur totale de la dalle. Des ratios incompatibles interrompent instantanément les délais de construction.

Conclusion

Bien poser un ancrage en béton reste un exercice de précision absolue. Vous devez tout maîtriser, de la correspondance de l'embout ANSI à l'application du couple exact. De petits écarts dans les procédures entraînent des défaillances structurelles massives. Nous vous recommandons fortement de ne jamais deviner les capacités de charge. En cas de doute sur des projets commerciaux complexes, référez-vous toujours à la fiche technique d'un ingénieur en structure. Demandez à votre équipe de consulter un catalogue de produits complet pour les ancrages à coin. Vous pouvez également consulter un guide de dimensionnement des forets SDS ou demander des services de consultation technique avant de commencer.

FAQ

Q : Quelle doit être la profondeur d’un ancrage en béton ?

R : La profondeur dépend fortement des spécifications d"encastrement minimales du fabricant. En règle générale, vous devez intégrer le matériel au moins quatre à cinq fois son diamètre. Vérifiez toujours la fiche technique pour connaître les exigences numériques exactes. Un encastrement moins profond réduit considérablement les capacités de charge et risque une rupture soudaine d’extraction.

Q : Une cale d’ancrage en béton peut-elle être retirée ?

R : Non, ce sont des fixations mécaniques permanentes. Le clip d"expansion mord irrévocablement dans les parois latérales de la maçonnerie. La solution la plus sûre consiste à retirer entièrement l’écrou supérieur. Vous coupez ensuite le montant exposé parfaitement au ras de la surface à l’aide d’une meuleuse d’angle. Enfin, réparez le métal restant à l"aide d"époxy.

Q : Que se passe-t-il si je perce un trou trop grand ?

R : Les ancrages mécaniques ne se dilateront pas suffisamment pour mordre correctement. Le clip glisse simplement contre les parois latérales lâches. Vous devez soit déplacer entièrement l"emplacement du trou, soit mettre à niveau la fixation. Le passage à un système d’ancrage chimique ou époxy permet souvent de récupérer efficacement les trous surdimensionnés.

Q : Puis-je utiliser une perceuse ordinaire pour les ancrages en béton ?

R : Non. Une perceuse standard n’a absolument pas la force de percussion nécessaire pour broyer les granulats de pierre. Le foret surchauffera et fondra rapidement. Un marteau perforateur dédié est fortement recommandé pour tous les travaux de maçonnerie. Il utilise un piston pneumatique pour délivrer des impacts violents en continu.
