Sécuriser des charges lourdes sur du béton n’est jamais un simple achat de matériel. Il s’agit d’une décision technique critique pour la sécurité qui nécessite une immense précision. Une seule défaillance peut déclencher un effondrement structurel catastrophique, mettant en péril des projets entiers. Ne pas comprendre la physique mécanique des chevilles à expansion entraîne souvent de graves conséquences. Vous risquez des défaillances de charge catastrophiques, des explosions de matériaux de base et de graves violations de conformité. La véritable intégrité structurelle exige une connaissance totale du fonctionnement de ces fixations sous pression.
Nous explorerons la mécanique précise basée sur la friction qui régit ces fixations robustes. Nous définirons leurs exigences strictes en matière de matériaux de base. Vous apprendrez les critères d'évaluation exacts pour spécifier les capacités de charge sûres. De plus, nous vous guiderons dans le choix du matériau approprié pour les applications commerciales et industrielles lourdes exigeantes.
Mécanisme : les ancrages à coin reposent sur une friction contrôlée par couple ; le serrage de l'écrou tire une base en forme de cône dans un clip d'expansion, la coinçant de manière permanente dans le béton solide.
Limitations strictes de base : Ils sont conçus exclusivement pour le béton solide entièrement durci (28 jours), et non pour les blocs creux, les briques ou le béton « vert ».
Le couple est obligatoire : un couple incorrect peut entraîner une perte de force de serrage allant jusqu'à 50 % en raison de la relaxation de la charge. Les clés dynamométriques étalonnées ne sont pas négociables pour leur conformité.
Permanence : L’installation est à sens unique. Ils ne peuvent pas être extraits sans endommager le matériau de base ou cisailler le goujon.
Pour spécifier correctement les fixations, les ingénieurs doivent comprendre leur physique interne. Une ancre Wedge n’est pas une cheville statique. Il agit comme un dispositif de tension dynamique. Il génère une immense puissance de maintien grâce à une géométrie spécialisée. Vous devez reconnaître comment chaque composant physique contribue à la sécurité structurelle globale.

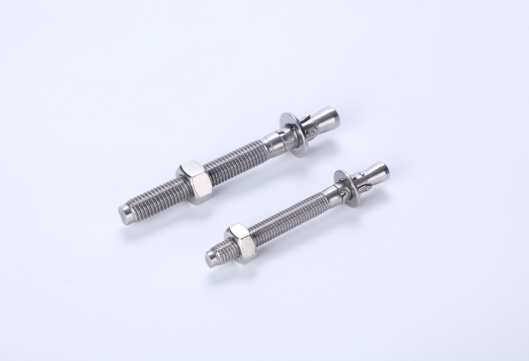

Ces fixations utilisent un assemblage en quatre parties simple mais très efficace. Chaque partie joue un rôle non négociable dans la création de frictions.
Le corps d'ancrage fileté (goujon) : l'arbre principal présente un filetage standard en haut. La partie inférieure s'évase en une base effilée en forme de cône.
Le clip d'expansion (collier) : Un manchon métallique segmenté s'enroule autour de la partie inférieure du goujon. Il comporte de petites dents ou crêtes pour saisir le béton.
L'écrou hexagonal : Cet écrou standard fournit l'interface mécanique. Le tourner génère la traction axiale vers le haut nécessaire à l’activation.
La rondelle SAE : Une rondelle plate spécialisée se trouve sous l’écrou. Il répartit la charge de serrage uniformément sur la surface du luminaire.
La puissance de maintien repose entièrement sur la « friction contrôlée par le couple ». Vous insérez la fixation dans un trou pré-percé. Ensuite, vous appliquez un couple à l'écrou hexagonal. Cette force de rotation tire la tige filetée vers le haut. Au fur et à mesure que le goujon monte, le fond effilé s'enfonce dans le clip d'expansion stationnaire. Le clip extensible pousse agressivement vers l’extérieur. Il mord profondément dans les murs en béton rigide. Cela crée un verrouillage mécanique permanent.
Le vocabulaire technique change en fonction de votre région géographique. Sur le marché américain, les professionnels les appellent universellement des ancres compensées. Cependant, les ingénieurs britanniques et européens les appellent souvent des « boulons traversants ». Sur ces marchés étrangers, le terme « ancre à coin » désigne souvent une ancre à déformation à insérer. Comprendre cette terminologie garantit que vous commandez les bonnes pièces pour les projets internationaux. Cela évite également les confusions dangereuses en matière de conformité.
Tous les projets ne nécessitent pas une puissance de maintien extrême. Spécifier une mauvaise ancre gaspille de l’argent et compromet la sécurité. Vous devez évaluer soigneusement vos profils de charge. Vous devez également vérifier les caractéristiques de votre matériau de base avant de continuer.
Ces fixations spécialisées excellent dans des conditions difficiles. Ils supportent de lourdes charges statiques. Ils gèrent également parfaitement les charges vibratoires dynamiques. Les applications typiques incluent les colonnes en acier, les rails de guidage d'ascenseur et les machines industrielles lourdes. Une installation correcte garantit une puissance de maintien conforme à la norme ICC. Les spécifications haut de gamme peuvent facilement supporter des charges supérieures à 6 000 lb. Ils constituent le choix ultime pour l’ingénierie structurelle critique.
Parce qu’ils reposent sur une friction contrôlée par le couple, ils exercent une contrainte extérieure massive. Cette contrainte concentrée exige un matériau environnant solide et inflexible. Ils ne doivent jamais fixer d’objets à la maçonnerie. Les blocs creux et les briques se briseront tout simplement. De plus, vous ne pouvez pas les utiliser dans du béton non durci. Le béton « vert » n’a pas la résistance à la compression nécessaire. Vous devez respecter un temps de durcissement minimum de 28 jours avant de percer.
Les ingénieurs débattent souvent entre les fixations à coin et à manchon. Les ancrages à manchon ont un objectif très différent. Ils supportent des charges beaucoup plus légères. Leur conception disperse la pression d’expansion sur une surface beaucoup plus grande. Ce déplacement plus large rend les ancrages à manchon parfaitement acceptables pour les matériaux fragiles. Vous pouvez les utiliser en toute sécurité dans la brique, le bloc et le mortier.
Tableau de comparaison des performances
Fonctionnalité | Attaches compensées | Attaches de manches |
|---|---|---|
Capacité de charge | Robuste (jusqu'à 6 000+ lb) | Usage léger à moyen (200 à 1 000 lb) |
Matériau de base approuvé | Béton massif uniquement | Béton, brique, bloc creux |
Mécanisme d'expansion | Expansion ponctuelle concentrée | Expansion des manches sur toute la longueur |
Vitesse d'installation | Forage plus lent et précis requis | Tolérance de trou plus rapide et plus large |
Spécifier la capacité de charge ne représente que la moitié de la bataille. Vous devez également évaluer le milieu environnant. L'humidité, les produits chimiques et l'eau salée attaquent l'acier de manière agressive. La sélection du mauvais métal garantit une éventuelle défaillance structurelle.
Une fixation à haute résistance ne sert à rien si elle rouille complètement. Vous devez adapter précisément le matériel au risque d’exposition. Cela évite la corrosion galvanique. La corrosion galvanique se produit lorsque des métaux différents interagissent. Cela détruit rapidement le corps de l’attache. Vous devez évaluer l’humidité, l’exposition extérieure et la proximité chimique.
L'acier au carbone offre une excellente résistance. Les fabricants recouvrent ces pièces d’une fine couche de zinc. Ce processus de galvanoplastie offre une protection minimale contre la rouille. Ils sont très rentables. Ils restent cependant adaptés uniquement aux environnements intérieurs secs. Vous devez strictement limiter leur utilisation aux espaces présentant une humidité contrôlée et faible.
Les options galvanisées à chaud offrent une barrière de zinc beaucoup plus épaisse. Ce revêtement robuste offre une résistance modérée à la corrosion. Il arrête efficacement la pénétration de l'humidité dans des conditions normales. Vous les spécifierez généralement pour les applications extérieures standard. Ils sécurisent bien les poteaux d’éclairage extérieurs ou les clôtures extérieures.
Les environnements extrêmes exigent une métallurgie extrême. Une ancre à cale en acier fabriquée en acier inoxydable 304 ou 316 offre une longévité supérieure. Le type 316 comprend du molybdène ajouté. Cet ajout chimique empêche les piqûres causées par les chlorures. L'acier inoxydable reste la spécification requise pour les environnements marins. Vous devez également le rendre obligatoire pour les usines chimiques ou les zones confrontées à une humidité continue.
Même les matériaux les plus résistants échouent s’ils sont mal installés. L'installation nécessite une précision exacte. Un perçage négligent compromet immédiatement la tenue de la puissance. Vous devez former les entrepreneurs sur les tolérances géométriques strictes.
Le trou dicte la puissance de maintien. Le diamètre du foret doit correspondre exactement au diamètre de la fixation. Si vous utilisez une ancre de 3/4 de pouce, vous devez utiliser un embout de 3/4 de pouce. Nous spécifions fortement l'utilisation de mèches en carbure certifiées PGM. La certification PGM garantit une géométrie de coupe exacte. Il évite les micro-écarts dangereux dans le diamètre du trou.
La poussière de béton crée un risque énorme lors de l'installation. Vous devez percer le trou au moins 1/2 pouce plus profond que l'encastrement prévu. Cette profondeur supplémentaire accueille la poussière déplacée. Après le forage, vous devez évacuer entièrement le trou. Insistez sur le nettoyage du trou à l’air comprimé. Poursuivez en utilisant une brosse métallique dure pour éliminer les particules coincées.
L'enfoncement de la fixation nécessite des précautions. Ne frappez jamais les fils nus. Vissez d'abord l'écrou sur le dessus du goujon. Assurez-vous qu'il repose contre le bord supérieur. Frappez fermement l'écrou à l'aide d'un marteau approprié. Cela protège les fils délicats de la déformation. Conduisez l’ensemble vers le bas avec précaution. Continuez à enfoncer jusqu'à ce qu'exactement 5 à 6 filets reposent sous la surface du luminaire.
Le béton fonctionne sous des contraintes internes massives. Lorsqu'un clip d'expansion s'active, il crée un « cône de contrainte » à l'intérieur de la base en béton. Installer des ancrages trop près du bord du béton invite au désastre. La force latérale fera souffler le morceau de béton vers l’extérieur. De plus, leur installation trop près les uns des autres provoque des cônes de contrainte qui se croisent. Ce chevauchement multiplie la pression interne, risquant une éruption catastrophique. Suivez toujours les directives du fabricant pour l’espacement minimum.
Liste de contrôle d'installation
Vérifiez le temps de durcissement du béton de 28 jours.
Sélectionnez un foret certifié PGM correspondant au diamètre de l'ancrage.
Percez 1/2 pouce plus profondément que la profondeur d'encastrement requise.
Évacuer les poussières à l'aide d'air comprimé et d'une brosse métallique.
Vissez l'écrou sur le goujon pour protéger les filetages.
Martelez l'assemblage jusqu'à ce que 5 à 6 fils se trouvent sous la surface.
Appliquez le couple spécifié à l’aide d’un outil calibré.
Un écrou serré ne reste pas serré automatiquement. Les pannes sur le terrain surviennent souvent des semaines après une installation réussie. Vous devez comprendre comment le béton se comporte sous une pression soutenue. Ignorer ce comportement entraîne de dangereux problèmes de responsabilité.
Nous devons remédier à une défaillance très courante sur le terrain appelée relaxation de charge. Le béton n’est pas complètement solide au niveau microscopique. Il contient de minuscules vides et pores. Peu de temps après l'installation, la force de serrage initiale écrase ces microstructures. Le béton se comprime et prend localement autour du clip d'expansion. À mesure que le matériau cède, la force de serrage diminue considérablement. Parfois, vous perdez jusqu’à 50 % de votre pouvoir de détention initial.
Les entrepreneurs comptent souvent sur la « sensation » pour serrer les écrous. Ils pourraient simplement tourner la clé 3 à 4 fois. Cette hypothèse est incroyablement risquée pour les structures porteuses. La relaxation de la charge affaiblira davantage cette connexion lâche. Vous devez imposer l’utilisation d’une clé dynamométrique calibrée. Réglez l'outil selon les spécifications exactes du fabricant. Resserrez si nécessaire après une période de stabilisation spécifiée. Un contrôle strict du couple maintient la conformité au code. Il répond aux exigences strictes ICC-ES et BS8539.
Le succès de l’ingénierie repose sur une exécution physique précise. Les fixations expansibles offrent des solutions de fixation permanentes et très fiables. Cependant, ils ne réussissent que si l’on respecte la physique de l’expansion contrôlée par le couple. On ne peut pas contourner les règles structurelles sans risquer l’échec.
Évaluez toujours vos exigences de charge spécifiques avant d’acheter des matériaux.
Confirmez que votre base de béton possède une cure complète de 28 jours.
Sélectionnez la nuance d'acier appropriée en fonction de l'humidité et de l'exposition aux produits chimiques.
Utilisez des outils de précision pour gérer les tolérances de poussière, de profondeur et de couple.
Conseillez aux ingénieurs et aux entrepreneurs de vérifier tous les codes de conformité avant de commencer l’approvisionnement. Ne laissez jamais le serrage se faire au hasard. Pour garantir la conformité, nous suggérons d'intégrer une vidéo de démonstration d'installation de 2 à 5 minutes pour toutes les équipes sur le terrain avant le déploiement.
R : Non. Le clip d’expansion se loge de manière permanente dans le béton. Les dents internes mordent profondément dans les parois, rendant toute extraction impossible. Les seules méthodes de retrait consistent à couper le goujon exposé à ras avec une meuleuse d'angle ou à tenter de le percer.
R : Non. L’installation dans du béton « vert » compromet entièrement la capacité de rétention. Le béton frais cède sous la pression de dilatation. Le béton doit durcir pendant 28 jours standard pour atteindre sa résistance à la compression de conception avant le perçage.
R : Arrêtez immédiatement. N'essayez pas de forcer l'ancre dans un trou peu profond. Vous devez consulter l'ingénieur en structure du chantier. Habituellement, le trou doit être complètement abandonné, rempli d'époxy et déplacé à une distance sûre.
